6/12/10

La GG1 - II


Cuando probé el decodificador Hornby R8249 puse alguna fotografía de la GG1 en la que lo instalé. En aquella imagen se podían apreciar a duras penas los restos de lo que habían sido las líneas laterales de la decoración y los rótulos de la compañía Pennsylvania RR



En efecto, la pintura dorada no tenía ningún recubrimiento protector y la manipulación de la locomotora dio lugar a que se borraran, no sé si por la humedad de los dedos o por tener restos de algún disolvente o simplemente por la fricción. Cuando me quise dar cuenta ya la cosa no tenía remedio.

Hace poco un colega compró otra igual y, escarmentando en cabeza ajena, se apresuró a protegerla con un barniz transparente ...

Pero en mi caso el problema no era protegerla sino recuperar la decoración perdida. Un amigo experto en modelismo me dio la idea de hacerlo con calcomanías, aunque la reproducción del dorado por medio de impresoras láser o de inyección no iba a ser fácil y quizá habría que simularlo mediante una degradación de tonos amarillos.

También se me ocurrió que podría aplicar otro esquema de pintura, al fin y al cabo esta locomotora ha sido
decorada de las formas más variadas, algunas de indudable elegancia y otras ciertamente discutibles.

Hace unos años hubo una
edición especial de esta máquina en escala 1:87 con la carrocería metálica sin pintar, decorada únicamente con las líneas laterales y el logo de la marca. Tropecé con ella casualmente ya que no estoy al corriente de lo que sale en otras escalas, pero me gustó y decidí hacer con la mía algo parecido.

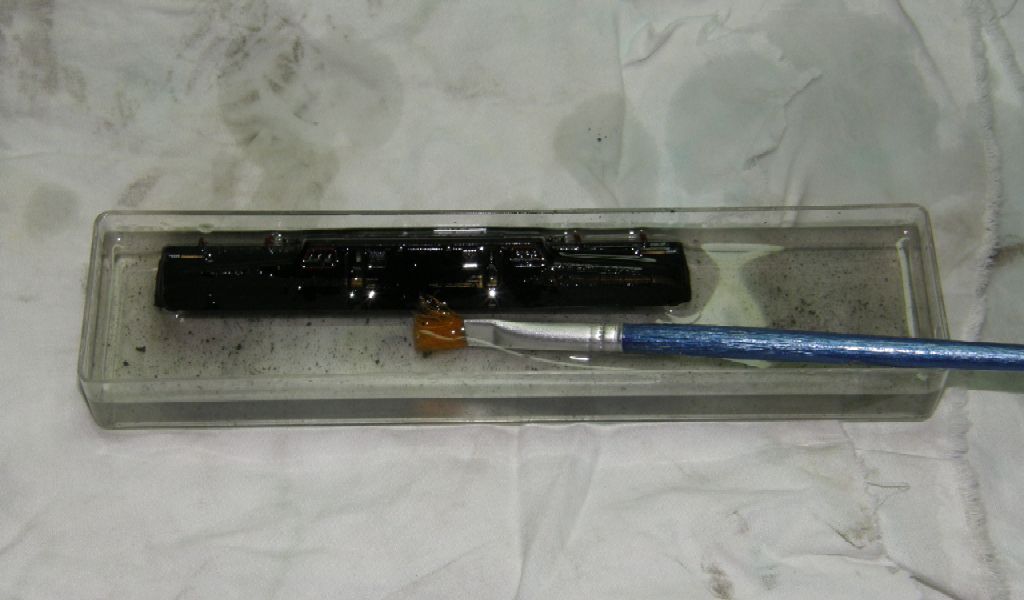

Lo primero fue hacer desaparecer de la carrocería todo rastro de la pintura original, para ello solo hizo falta alcohol isopropílico, un pincel de cerdas duras y paciencia ...


Aplicar una pintura base del color deseado. Un aerógrafo quizá habría sido el instrumento más adecuado pero su uso requiere cierta destreza y tras cada utilización es preciso desmontarlo y limpiarlo ... seguí el consejo y lo hice con un aerosol específico para modelismo, color gris-plata; varias capas ligeras respetando los tiempos de secado y el resultado fue satisfactorio.

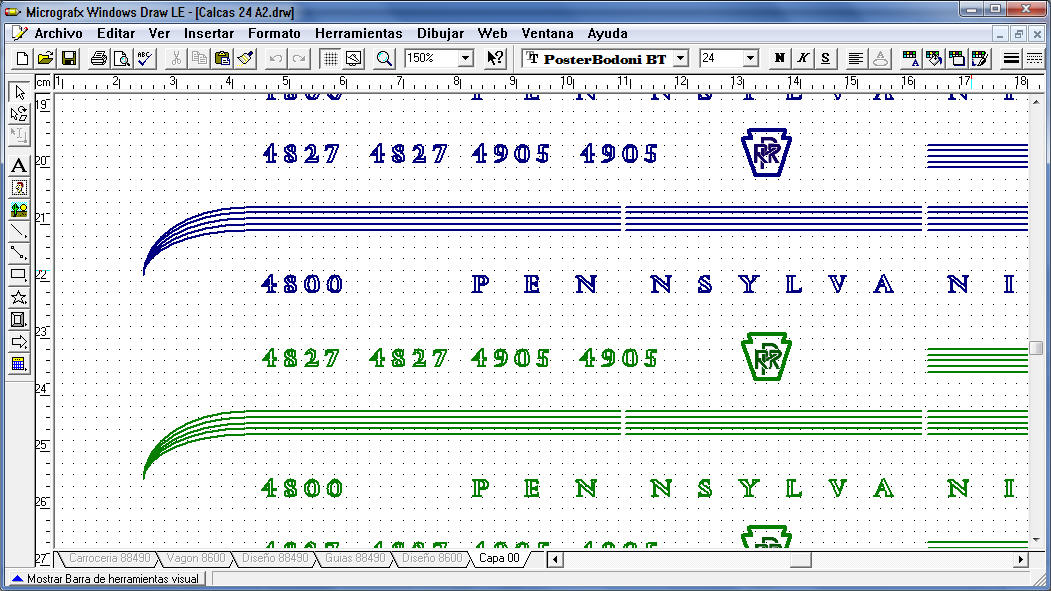

La elaboración de las calcomanías hay que hacerla con precisión, me pareció lo más conveniente utilizar un programa que permite mezclar imágenes con dibujo vectorial y producir un fichero imprimible con la más alta resolución de que la impresora sea capaz.


En este punto me desvié un poco de los consejos y quise probar con una impresora de inyección, más o menos lo que cualquiera tiene en casa. El "papel" para las calcomanías se puede encontrar con fondo blanco o transparente y para impresión láser o de inyección; éste último, una vez impreso, debe protegerse con una especia de barniz especial para que al sumergir las calcomanías en agua la tinta no se disuelva. Como en el caso de la pintura, es importante respetar los tiempos de secado.

La inyección de tinta no puede competir en calidad con la impresión láser, pero tiene la ventaja de que cualquiera puede tener en casa una impresora y hacer pruebas hasta dar con la configuración más adecuada; en mi caso obtuve el mejor resultado con una resolución de 600 ppp y concentración de tinta para "papel de secado lento".

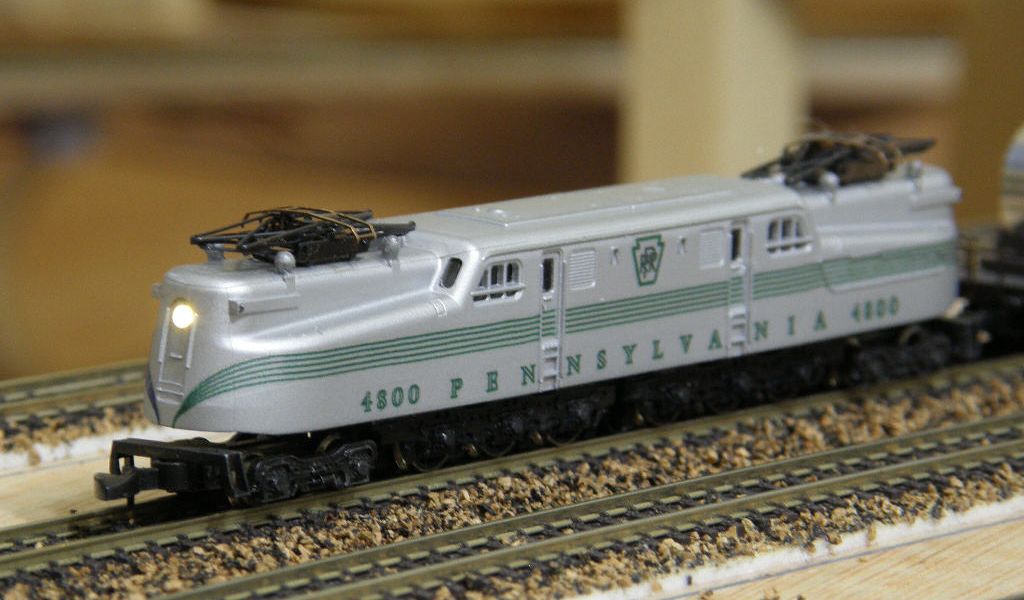

Hice varios juegos de calcas de distintos colores y a la hora de aplicarlas no me terminaba de decidir entre los dos finalistas, así que adopté una solución salomónica: cada lado de un color :-DDDDDD

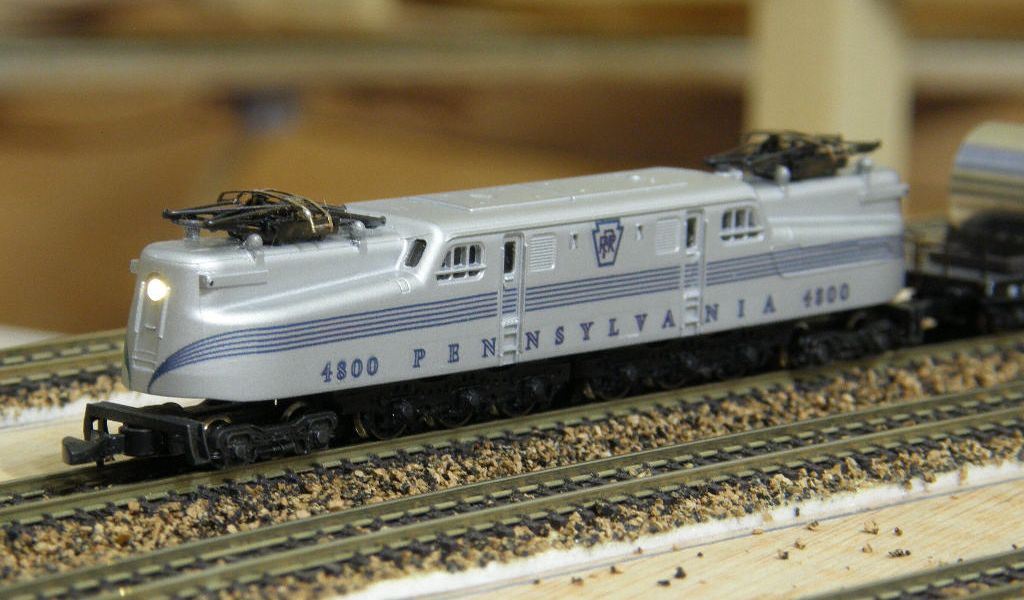

Y, por supuesto, unas cuantas manos de barniz transparente satinado ... ;-)

*

28/11/10

La GG1 - I


Hace unos meses, con la intención de probar un decodificador de bajo precio, digitalicé esta locomotora con un resultado que, si no fue óptimo, sí mejoró lo que cabía esperar a la vista de las prestaciones teóricas del decodificador en cuestión.

No obstante el asunto no resultó bien del todo debido a varios factores:

El decodificador lo tuve que situar en uno de los testeros, por debajo de la placa de circuito impreso, en una posición inestable.

Esta locomotora engaña, pues a pesar de su tamaño no es muy alta, y entre el techo y el circuito impreso deja muy poco espacio libre, no ya para colocar un receptor, sino incluso para guiar los cables.

El problema con los cables es particularmente acusado en los extremos y a la altura de las ventanillas frontales de las cabinas, lugar por el que necesariamente habían de pasar para llegar desde el decodificador a los puntos de soldadura.

Tales inconvenientes tenían como resultado un difícil encaje de la carrocería, que quedaba muy forzada sin llegar a asentarse por completo.

Así, al tener ya digitalizada la práctica totalidad del parque, me he animado a cambiar el decodificador por un DCX75D que ha demostrado un rendimiento excelente y es de un tamaño mucho menor; también los cables son más finos y por tanto será más fácil colocarlos sin que perjudiquen el asentamiento de la carrocería.

Por otra parte, esta máquina solo lleva alumbrado frontal, originalmente (en analógico) sincronizado con el sentido de la marcha; utilizaré un pequeño truco, más sencillo que lo que hice con la Pepsi y otras para que, una vez digitalizada, las luces continúen funcionando igual en caso de alimentación analógica.

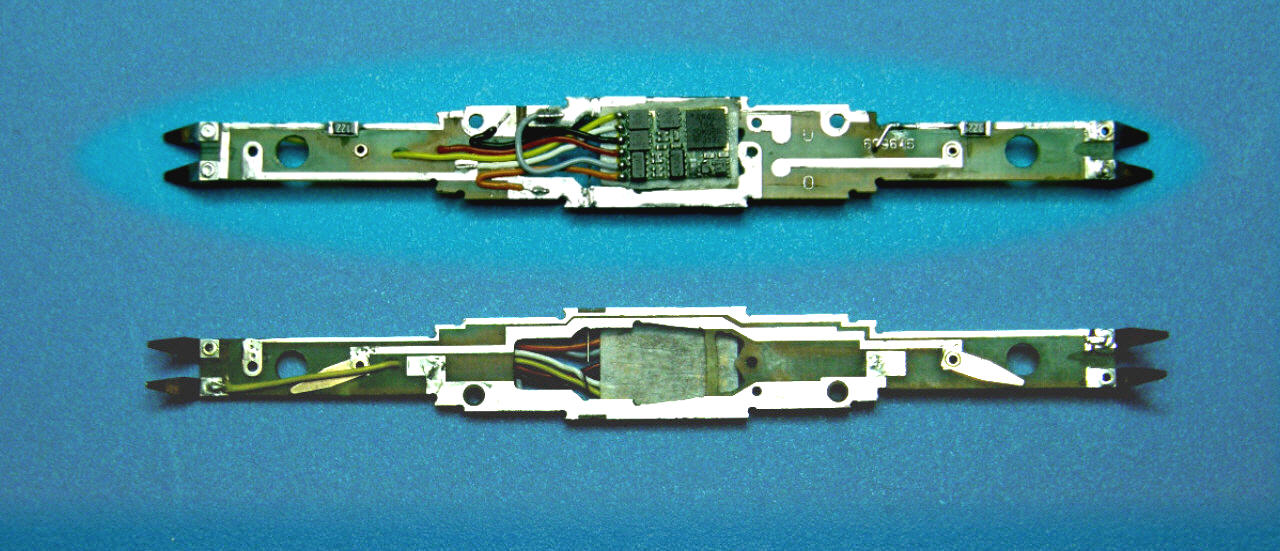

En la primera imagen tenemos el circuito impreso por ambas caras, en el que se han señalado las modificaciones a realizar, cortes en las pistas, perforaciones y retirada de la resistencia original.


En la siguiente imagen puede verse la ubicación de las nuevas resistencias de 1200Ω y también unos puentes que cierran los nuevos circuitos de alumbrado de forma que, como se verá, las luces de los dos testeros quedan completamente aisladas entre sí.


Aquí vemos la posición teórica del decodificador y los cables del mismo.- He procurado que los necesarios cruces queden sobre un vacío de la placa para que puedan ceder y no obstaculicen el montaje de la carrocería.


Obsérvese que el cable rojo se conecta, a través de una de las perforaciones, a un pista de la cara inferior por la que se recibe la toma de corriente de uno de los carriles. Esta pista quedó puenteada, según se vio en la anterior imagen, con la alimentación del alumbrado delantero. El retorno de dicho alumbrado se realiza, a través de una pista de la cara inferior y un nuevo salto a la superior, por el cable blanco.
De forma parecida, la misma pista donde se conecta el cable negro, lleva la alimentación al alumbrado trasero cuyo retorno se hace por el cable amarillo.
Dado que los capots no dejan espacio libre sobre la placa, el guiado del cable amarillo se ha hecho por debajo de ésta, pasando al lado superior por una perforación practicada al efecto y biselada para evitar daños al aislamiento del cable.

La realización práctica de lo anterior puede verse en esta imagen:

Aunque se ha quitado el conmutador de los pantógrafos, en este caso no habría sido necesario puesto que la pista que los une no se ha utilizado para ninguna otra función; al girar las láminas de contacto se evita que puedan interferir con el funcionamiento y físicamente no habría molestado para la colocación del decodificador ni para el guiado de los cables; eso sí, debería quedar girado precisamente a la posición de los pantógrafos ya que de lo contrario comunicaría directamente el motor con una de las tomas de corriente.

Pero aún ha sido necesaria otra operación en el interior de la carcasa para que el cable rojo y el amarillo no queden aprisionados y la carrocería pueda instalarse sin obstáculos. Ha bastado una pequeña lima de media caña y algo de paciencia y cuidado para efectuar ese rebaje sin que trascienda al exterior.


Y queda aún algo por hacer que, aunque no tiene ninguna relación con la electrónica, es necesario para dar por concluido el asunto. Espero poder publicarlo pronto.

*



14/11/10

La Br-74


Debo reconocer que el parón del blog ha sido excesivo, varios meses sin publicar nada nuevo podrían hacer pensar que lo he abandonado, pero no es así.

En esta ocasión se trata de una digitalización poco usual; es uno de los retos que tenía pendientes y, aunque la solución la tenía muy pensada en el plano teórico, la puesta en práctica es harina de otro costal.

Esta locomotora es la primera de mi colección Z, venía en la caja de iniciación que compré hace casi once años y que suponía mi entrada en este pequeño mundo.

Siendo la más veterana del parque tiene en su haber muchas horas de rodaje que inevitablemente han dejado huella. No obstante aún se conserva en muy buena forma y creo que soportará la cirugía sin mayores problemas.

Podemos verla completamente desmontada.- Esta operación no entraña mucha dificultad: la carrocería se sujeta por unos resaltes delante y detrás, dos tornillos fijan el cárter que una vez retirado libera el tren de rodadura y los dos pequeños engranajes; las escobillas, frotadores y contactos de la bombilla están simplemente colocados en sus alojamientos y se sujetan por presión así como las deslizaderas de las bielas; los dos cilindros son una misma pieza sujeta con dos pestañas; una vez retirados permiten sacar la pieza transparente que sirve como aislante y base de montaje de los conductores eléctricos.


Las tres piezas que será necesario mecanizar para obtener el alojamiento del decodificador. El chasis es el mismo que se utiliza en la Br.24 cuya carrocería va fijada con un tornillo roscado a la torreta central.- En el caso que nos ocupa esta torreta no cumple función alguna salvo aumentar el peso adherente en 0,5 gramos ;-) por tanto se puede quitar sin miedo.
El canal interior de la carrocería tiene un resalte que conviene fresar para que no oprima los cables del decodificador.
El aislante tiene una pequeña ranura en el fondo que he prolongado hasta casi la longitud total de la pieza dándole una anchura de unos 2 milímetros.


Con estas modificaciones es suficiente para encajar el decodificador en el lugar previsto y, aprovechando su delgadez, será posible disponer el cableado sin necesidad de más espacio.
No sería necesario decirlo, el decodificador es un CT-DCX75D, mi preferido como ya saben los seguidores de este blog :-)


Lo siguiente es volver a montar los frotadores, las escobillas y los contactos del alumbrado, cortando éstos como se ve en la imagen para que las escobillas no lleguen a tocarlos puesto que luz y motor han de funcionar independientemente.


En la imagen siguiente podemos ver las conexiones del lado derecho: el cable naranja se suelda directamente al extremo de la escobilla; el rojo al punto de anclaje del frotador en camino de ida y vuelta para continuar hasta el contacto del alumbrado.
Lo más destacable es el tubo termorretráctil que sirve tanto para asegurar el anclaje del cable como para aislar la escobilla en ese punto de apoyo.


En el lado izquierdo todo es similar, salvo que el cable negro solamente se suelda al frotador, igualmente aislado con termorretráctil, en tanto que el blanco llega hasta el lado izquierdo del alumbrado y el gris al extremo de la escobilla.
También se puede apreciar, como en la imagen anterior, que la lámpara se ha sustituido por un LED SMD montado sobre un par de resistencias, y que las escobillas quedan algo más forzadas a causa del aislamiento, lo que obliga a retocar su forma original para que la presión no sea excesiva y el apoyo en el colector mantenga una posición correcta.


Una vez "vestida" nada en el exterior haría suponer lo que hay dentro.


Hasta aquí por hoy, pero tengo un par de cosas para los próximos días, no me gusta hacer pausas tan largas ;-)

*

29/6/10

Lagartija digital

Una cría de cocodrilo del Nilo recién salida del huevo mide unos 30 centímetros, demasiado grande para la escala Z. Por eso a nuestra Be 6/8 III la llamamos cariñosamente "lagartija", apelativo más adecuado a su tamaño

Compré esta locomotora hace un par de años, en eBay. El vendedor la anunciaba como nueva y con motor de cinco polos, pero cuando la recibí me llevé un chasco: la carrocería bien, pero la mecánica estaba completamente agarrotada y el motor era de tres polos. Tras una breve negociación recuperé una parte de lo que había pagado y finalmente me la quedé en un precio razonable.

Tuve que desmontarla por completo, limpiar minuciosamente cada pieza, volver a montar bien, poner una gota de aceite y finalmente logré hacerla funcionar de forma aceptable aunque con cierta rumorosidad en los engranajes.

Pensaba que sería muy complicado digitalizarla, ya que bajo el techo del cuerpo central no hay espacio suficiente para un decodificador, ni siquiera para el delgadísimo DCX75, pero en la
página de un aficionado suizo encontré la solución.

Bajo los capots de los avantrenes hay altura suficiente, siempre que el decodificador sea lo bastante estrecho. Él utilizó un Rautenhaus SLX831 para sistema Selectrix y el CT-DCXC75 de sistema DCC es solo dos décimas de milímetro más ancho.

Comprobé que el CT cabía exactamente, sin holgura pero sin forzamiento, así que me animé a digitalizarla, a pesar de que la mecánica no va tan fina como me gustaría.





La instalación del decodificador, una vez encontrado el alojamiento, no difiere gran cosa de lo hecho con otras máquinas, no obstante hay algunos detalles que conviene tener en cuenta para que todo salga limpiamente a la primera.

Lo primero será retirar con mucho cuidado todo el cableado original; solamente hay que dejar los dos pequeños puentes que unen el soporte inferior de las lámparas con las lengüetas de los frotadores del lado izquierdo (izquierdo respecto al sentido de la marcha según la flecha de la cara inferior del chasis)





La placa no necesita modificaciones ya que he quitado, como siempre, el conmutador de los pantógrafos y las láminas que hacen contacto con los tornillos de éstos. Si se mantiene el conmutador sería necesario girarlo a la posición intermedia donde no haga contacto con nada, o cortar las pistas del circuito a ambos lados de dicho conmutador.





Podría parecer que es indiferente en cual de los avantrenes se ponga el receptor, ya que son iguales, pero el guiado de los cables gris y naranja que alimentan el motor aconseja que sea en el delantero pues de este modo pueden entrar por el mismo lugar que los originales y soldarse a las pistas de la pcb en que se encuentran las varillas de contacto para el motor.


Una de las averías que presentaba mi locomotora estaba en los soportes de una lámpara, precisamente la delantera, cuya base de plástico estaba rota. La reparé con masilla de dos componentes que al fraguar queda rígida y ahora encuentro que he formado una base perfecta en la que apoyar el decodificador sin riesgo de que toque partes metálicas.

En cualquier caso es conveniente poner algún elemento aislante sobre los soportes de la lámpara para proteger el decodificador.

La fijación del deco la resolví con los dos cables centrales, rojo y negro, decapando, no cortando, un tramo de unos tres milímetros a solo cinco de distancia del decodificador. Utilizando un "flux" de buena calidad, al aplicar estaño al cable pelado una parte del mismo fluye por el interior de la camisa aislante y el cable adquiere cierta rigidez.




Al soldar ahora en las lengüetas de los frotadores el decodificador ya no se moverá.

Pero antes es conveniente soldar el cable blanco al soporte superior de la lámpara, ya que después será más difícil porque el decodificador estorbará.


La cara inferior del circuito impreso tiene dos pistas que la recorren de extremo a extremo. Una de ellas es la de intercomunicación de los pantógrafos, y la otra se utilizaba en el cableado original para las tomas de corriente de un lado.

Yo he utilizado ambas para interconectar los cables rojo y negro entre los dos avantrenes y evitar pasarlos por encima de la placa.

Para el cable amarillo que alimenta la luz trasera no quedaba ninguna pista disponible así que lo tuve que pasar por encima. Podría haberle buscado un paso rodeando el motor, pero con riesgo de que tropezara con elementos de la transmisión.

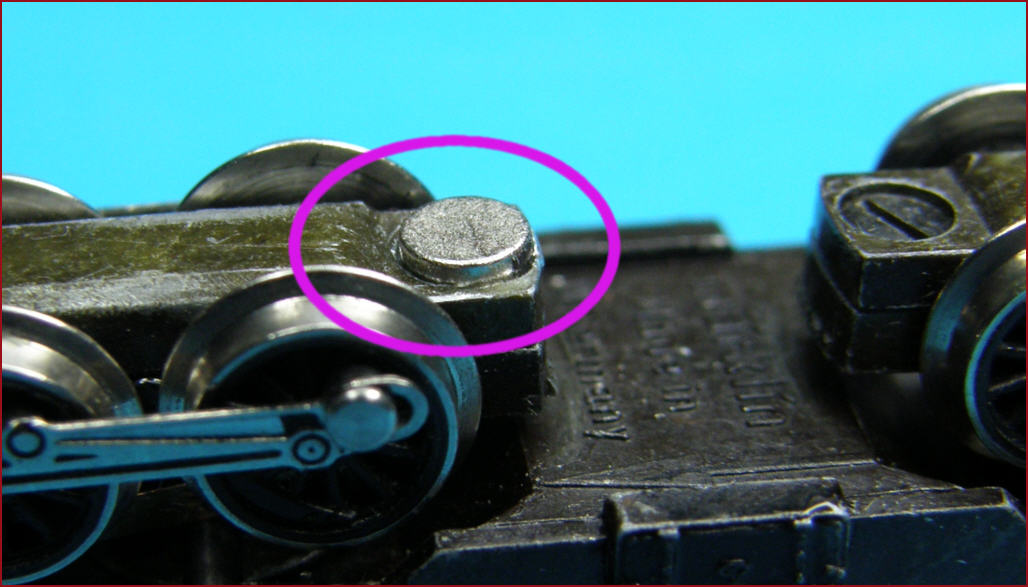

El pequeño disco metálico que se encuentra bajo el soporte inferior de la lámpara delantera es un diodo y es necesario darle la vuelta para que funcione la luz en digital. El de la luz trasera debe quedar en la posición de origen.




También pueden sustituirse por simples discos metálicos ya que ahora el alumbrado lo controlará el decodificador. Incluso se podrían suprimir sin más levantando un poco la lengüeta metálica que hay debajo para asegurar el contacto eléctrico.

Como siempre, un pequeño imán, en este caso circular de 3 x 1 mm que se sujeta por sí mismo a la cabeza de uno de los tornillos del cárter.



Ha sido necesario abocardar ligeramente el alojamiento de la cabeza del tornillo para que cupiese, solo ha hecho falta una broca de 3 mm manejada con los dedos.

También he sustituido las lámparas de alumbrado por LEDs con el mismo montaje que ya mostré aquí hace tiempo.





La luz de las lámparas es de un marcado matiz rojizo y estos LEDs de luz blanca-cálida me gustan más.

El motor sigue siendo de tres polos. El caso es que la mecánica de las transmisiones y su rumorosidad me habían llevado a descartar el cambio a 5P.- Pero ahora bajo control digital parece que va mejor ... no sé, quizá más adelante lo haga ;-)


*

Estación oculta - IV

Puesto que las vías de la estación oculta no serán visibles para el operador, es necesario conocer por algún medio si las vías están ocupadas por algún tren y, a ser posible, con su identificación.

Hay muchos elementos digitales dedicados a esta función, algunos que incluso pueden leer el decodificador de cada locomotora cuando ésta pasa por el tramo controlado, otros se basan en un emisor específico instalado en el vehículo que se desea identificar y receptores colocados bajo la vía ...

El segundo sistema resulta complicadísimo en escala Z porque los emisores que hay de momento en el mercado son demasiado grandes.- Y en todos los casos, para disponer de la identificación y poder hacer algo con ella se requiere un control informatizado.

Como la maqueta, salvo el control de las locomotoras, es enteramente analógica y quiero que siga siendo así, he ido a lo más simple: detectores reed a la entrada y salida de cada tramo a controlar, relés biestables para obtener una conmutación y LEDs en el panel de control:

Puede resultar sorprendente que para todo el control automático de la estación oculta, incluida la señalización y el movimiento de los desvíos solo necesité dos relés, en tanto que para esta simple detección de paso haya tenido que utilizar cuatro:

He prescindido del reed de entrada en el tramo 4 porque me resultaba más cómodo poner tres diodos en la placa que pasar un cable de alimentación y otro de señal, además tres diodos cuestan menos que un reed y según están los tiempos hay que mirar por la economía :-DDD

En la imagen podemos ver que las vías 1 y 2 se encuentran en parada y con un tren en espera; la vía 3 está en paso libre y desocupada y el tren que acaba de abandonarla está en el tramo 4.- La posición de las palancas indica que el próximo tren, que entrará por la vía 3, se detendrá y dará salida al que está en espera en la vía 1, ya que las tres están en posición "automático".

El sistema solo funciona en el sentido "normal" de circulación; para hacerlo reversible habría que duplicarlo todo y creo que sería una complicación innecesaria para el tipo de circulación que habrá en esta parte del circuito.

Por ahora no puedo identificar el tren que está en cada tramo ocupado, pero como hay espacio suficiente quizá más adelante pueda poner un sistema autónomo de TV o algo por el estilo ...

*

25/6/10

Estacion oculta - III

Ya hemos visto como, pese a algún contratiempo, la estación oculta de tres vías puede funcionar de forma automática, reteniendo dos trenes en ella y dándoles salida de forma ordenada a medida que otros van entrando por la vía que queda libre.

Pero se trata también de que el operador pueda modificar este funcionamiento e incluso asumir el control total. Para ello he colocado en el cuadro de control una serie de elementos, a saber: en cada una de las vías de la estación oculta hay un conmutador de palanca, cuya función es desactivar esa vía de modo que el funcionamiento automático continúe en las otras dos; también un pulsador con el que provocar el alineamiento de los desvíos y la alimentación de la vía independientemente de la función automática y con prioridad sobre ésta.

Y lo mejor de todo, no ha sido necesario recurrir a más elementos electromecánicos que los ya instalados y he podido resolverlo simplemente con el cableado.

He aquí el esquema que he intentado hacer de fácil comprensión:

Puede verse que la señal de cada reed, antes de llegar a la placa del automatismo, se hace pasar por un conmutador, y éste la dirige a la entrada correspondiente de la placa o, por el contrario, la desvía a la entrada del siguiente conmutador, y de esa forma la vía que debería abrir esa señal quedará cerrada y la orden de apertura pasará a la siguiente.- Evidentemente si los tres conmutadores están posición B ninguna señal procedente de los reeds llegará al automatismo, y si son dos, la vía restante permitirá el paso de los trenes sin detenerse.

Por otra parte, los pulsadores sirven para "suplantar" a los reeds, enviando la señal a la entrada correspondiente con independencia de la posición de los conmutadores.

Había pensado también en la posibilidad de invertir el orden de la secuencia 1-2-3 en el funcionamiento automático, pero suponía casi duplicar todo el sistema y no me pareció que mereciese la pena entrar en más complicaciones.

Solo queda por describir la señalización en el cuadro, tanto del estado operativo de las vías como de la presencia de trenes en ellas. Lo haré en el próximo artículo.

*


22/6/10

Estación oculta - II

Pues al analizar las posibles causas del mal funcionamiento caí en la cuenta de que el automatismo del bucle de la parte alta lleva dos relés, uno de ellos es el mismo modelo que los que estoy usando ahora, pero el otro es un Aneste-3000 que tenía a mano cuando hice la primera instalación y aún no lo había cambiado; casualmente éste es el encargado de manejar la pareja de desvíos.

Así pensé que quizá la causa era el relé.- Como tenía un par de relés Aneste-3000 recuperados de antiguas instalaciones podía comprobarlo.

El Aneste-3000 se presenta como una pequeña caja de color azul de la que emergen nueve cables, pero internamente lleva un relé para montaje en pcb y los cables van soldados directamente a los terminales, o con interposición de algunos diodos para que las bobinas trabajen en corriente continua.

Extraer los relés y liberarlos de los cables es tarea sencilla, pero no sirven para insertarlos en los mismos zócalos ya que sus dimensiones y la distribución de terminales son diferentes:

Así que he tenido que rehacer la placa para adaptarla a la nueva disposición, y ha quedado como se ve en la imagen.

¿ Asunto resuelto ? pues no :-(

La operación de los desvíos sigue sin funcionar.- He probado a conectar sólo los de la entrada, ya que los de la salida podrían quedar libres soltando el muelle de los espadines, pero no ha servido de nada.

Finalmente pongo los relés sobre unos zócalos y sueldo los cables directamente a los terminales de éstos prescindiendo de la pcb .... y ahora todo funciona. :-O

Alguna vez he preguntado si hay meigas y esto me lo confirma, habelas haylas.

Así que el problema está en la placa, y sospecho que en la longitud de las pistas, de modo que hago una nueva prueba soldando los cables de la UDC en los agujeros más próximos a los relés y corto las pistas a continuación:

Ahora sí, asunto resuelto: todo funciona como se esperaba, la alimentación de las vías, la señalización, la maniobra de desvíos ....

Pero sigo sin entenderlo: qué influencia podían tener dos pistas de pcb de poco más de dos centímetros, claramente aisladas entre sí ... y que son distintas en las dos versiones de la placa ...

Además, entre la placa y los motores de los desvíos hay al menos dos metros de cable, un par de diodos en serie, dos conectores macho y dos hembra para cable plano, medio metro de cable plano de 50 vías, y dos soldaduras en pcb ... todo eso podría causar muchos más problemas ... ¡ que alguien me lo explique !

Finalmente la instalación se queda con el segundo juego de relés aunque ya he comprobado que los primeros también servían.- No es cuestión de desoldar y volver a soldar otra vez todos los cables y además, ya sabes: si funciona ¡NO LO TOQUES!

*

21/6/10

Estación oculta - I

Aprovechando el espacio disponible en el descenso al bucle de la parte más baja de la maqueta, hice un desdoblamiento en tres vías con la idea de que opere como "estación oculta".- Esta construcción puede servir tanto para mantener aparcados y fuera de la vista, pero dispuestos para la marcha, algunos trenes, como para secuenciar su entrada y salida de forma que simulen un largo recorrido.

Una estación oculta puede ser tan amplia como el espacio disponible permita, y tan compleja como el constructor se atreva a imaginar. Siempre se ha de tener en cuenta la longitud de las vías de estacionamiento que limitará el tamaño de los trenes que puedan manejarse.

En el caso de mi maqueta me limité a tres vías para darlas la suficiente longitud y que pudieran estacionarse trenes de unos 720 mm respetando además un margen de seguridad tras el punto de parada.

Por fin ha llegado el momento de realizar el apartado eléctrico para dar funcionalidad a este elemento.- Los objetivos son éstos:
·· Secuenciación automática de los trenes, de forma que el que llega entra por la vía libre y queda detenido dando salida a uno de los que están en espera, de forma ordenada.
·· La maniobra anterior implica un accionamiento automatizado de los desvíos y de la alimentación eléctrica de las vías.
·· Posibilidad de dar salida manualmente a cualquiera de los trenes que se encuentren en las vías de estacionamiento.
·· Posibilidad de dejar fuera de servicio cualquiera de las vías de forma que la operación automática continúa en las otras.- Evidentemente si se dejan fuera de servicio dos vías, los trenes circularán por la restante sin detenerse.
·· Algún tipo de señalización en el cuadro de mandos mediante el que se pueda saber cual de las vías está abierta y, a ser posible, si hay algún tren parado o circulando (recordemos que una vez realizado el decorado la estación no será visible para el operador)

    En el esquema podemos ver los elementos preparados para la primera parte de la electrificación: las etiquetas "vía 1, 2 y 3" se corresponden a los tramos de parada, de unos 25 cm en los cuales se ha aislado uno de los carriles para controlar la alimentación de forma independiente.- Inmediatamente antes de esos tramos hay sendos sensores reed, uno de cuyos terminales queda conectado al polo negativo de una fuente de 12V.

    Los desvíos funcionarán conjuntamente dos a dos ya que para abrir un itinerario los situados en ambos extremos deben realizar la misma maniobra.- En la instalación se ha colocado un diodo en serie con cada bobina y con polaridades opuestas, lo que permitirá su accionamiento con un solo cable mediante
    unidades de descarga.

    El tramo marcado en verde funciona como bucle de de retorno, de forma totalmente automática.

    Como en la ocasión anterior he recurrido a una placa de circuito impreso perforada y con pistas continuas ya que para la interconexión de los relés resulta muy cómoda; en la siguiente imagen tenemos el diseño, visto por la cara de los componentes.

    He intentado que el esquema sea comprensible y por este motivo he rotulado las conexiones en lugar de representar todos los elementos periféricos con el cableado.

    Los relés son del mismo modelo utilizado en capítulos anteriores.- Los contactos están representados en posición "reset" que equivale a poner a masa el terminal marcado con "-".

    Puede observarse que la señal procedente del reed-3 conecta la alimentación de la vía 1, el reed-1 el de la 2 y el reed-2 el de la tres.- He utilizado la misma alimentación de corriente digital para los leds de señalización, rectificando simplemente media onda con los diodos representados en la mitad derecha del esquema. No se recomienda utilizar la corriente de la central digital para cosas ajenas a la tracción, pero como solamente serán tres LEDs el gasto será de unos pocos miliAmperios y con ello evito tener que duplicar los relés.

    En la parte izquierda del esquema están las conexiones de los reeds y las de los desvíos.

    Lo relativo al funcionamiento manual no está representado en el esquema, ya que se resolverá directamente en el cableado del cuadro de mandos. Dedicaré un capítulo a ésto.

    Pues bien, una vez construido e instalado, funciona todo a la perfección ... ¡ menos la maniobra de los desvíos ! :-(

    Todos los desvíos de la maqueta están funcionando sin problemas mediante unidades de descarga, algunos van emparejados y la UDC puede perfectamente con ellos a condición de que se le dé tiempo para recargar el condensador ( 6 segundos ) y el accionamiento se hace mediante simples conmutadores de palanca.

    El caso es que desconecto los cables de la placa y haciendo manualmente el contacto cable a cable los desvíos se mueven con gran facilidad y dejan oir un ¡clack! perfecto al cambiar de posición, pero la conmutación mediante los relés no va, solo en alguna ocasión impredecible produce un tímido amago de movimiento.

    He limpiado concienzudamente la placa, he repasado las separaciones entre las pistas y he cambiado los relés, sin resultado alguno :-(

    Conclusión: o hay alguna resistencia que limita el paso de la corriente o, por el contrario, hay alguna fuga que descarga los condensadores indebidamente ...


    ... continuará

    *


    12/6/10

    Bloqueo automático

    Más que disculparme por esta larga pausa quiero agradecer el interés mostrado por quienes han seguido visitando el blog cada día, seguramente esperando encontrar algo nuevo.- Hace casi dos meses que no escribo nada aquí pero es que realmente no tenía nada que contar, al menos nada que me pareciera interesante.- He adquirido algunas piezas de material rodante, he vendido otras y he digitalizado alguna locomotora más según procedimientos ya vistos ... y sobre todo me he devanado los sesos.

    Tenía intención de dotar a la maqueta de un sistema automático de bloqueo que hiciera posible la circulación desatendida de varios trenes sin riesgo de alcanzarse.- Al optar por un sistema digital para el control de tracción se me abría la posibilidad de recurrir a algún elemento generador de frenada para que las paradas y arrancadas en los semáforos fueran progresivas, pero al estudiar los sistemas que hay en el mercado encuentro que cada uno tiene sus condicionantes en cuanto a compatibilidad, y como no termino de decidirme por ninguno, aunque no renuncio a volver a ello en el futuro, he optado por un sistema clásico analógico.- Electrotecnia pura y dura.

    Cuando tendí la vía aún pensaba en una alimentación analógica servida por varias fuentes y por esta razón lo hice en ocho tramos aislados entre sí.- Al pasar a digital no tuve necesidad de quitar los aislamientos de la vía, solamente concentré todas las líneas de alimentación en una topología de estrella.- Ahora me ha sido útil esta configuración ya que he aprovechado la mayoría de los aislamientos para establecer los tramos de parada; he tenido que poner algún aislamiento y alguna línea de alimentación más y finalmente el circuito cuenta con ocho tramos de protección.

    El automatismo está realizado con relés biestables y sensores reed y el funcionamiento es el clásico entre los clásicos: tras el paso del tren se deja sin alimentación un tramo de vía al tiempo que se restablece la alimentación al tramo anterior de modo que cada convoy siempre tiene tras él una protección contra alcances.

    He dispuesto además pulsadores para restablecer manualmente cada tramo de parada y un interruptor que desactiva todo el sistema cortando la alimentación de los sensores.- Todo ello va acompañado de señalización óptica en el cuadro de mandos y, cuando llegue el momento de la decoración, los correspondientes semáforos junto a la vía.

    El relé utilizado es el mismo que ya he citado en alguna ocasión; entre sus características cabe destacar el pequeño tamaño, el bajo consumo de corriente de las bobinas y la alta velocidad de conmutación.

    En el esquema interno del relé se aprecia su configuración de dos bobinas independientes y polarizadas, lo que le confiere una gran versatilidad a la hora de elegir el modo de actuación; también los dos conmutadores independientes capaces de conducir corrientes de 2A con picos de 5A.

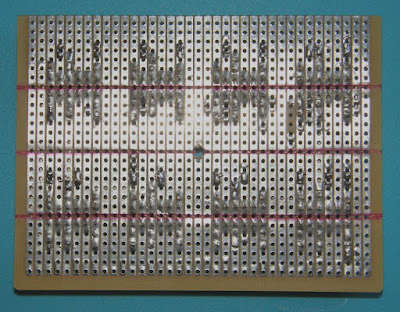

    Para la construcción del dispositivo he utilizado una placa de circuito impreso de las que venden ya perforadas y con pistas de cobre longitudinales. Solamente he tenido que dar tres cortes rectos para interrumpir las pistas y de esta forma poder insertar los relés de manera que cada terminal disponga de varios puntos de conexión.

    Aunque el trazado de la maqueta es una línea de vía doble con un bucle de retorno en cada extremo, la circulación natural de los trenes en la maqueta describe un circuito cerrado de vía simple.- En el esquema puede verse cómo los relés se han dispuesto circularmente.- Da igual en cual de ellos comience la numeración con tal de que ésta continúe en sentido horario (la polaridad de los diodos tiene algo que ver)

    Los terminales 12 y 7 quedan conectados de forma que las bobinas de todos los relés tendrán un polo común que se corresponderá con el negativo de una fuente de 12V.- Puesto que para la señalización voy a utilizar LEDs y podré alimentarlos con la misma fuente, he unido también el terminal 9 de todos los relés a esa misma línea con lo que tendré una salida conmutada a los cátodos en los terminales 8 y 10.

    Los terminales 1 y 6 sirven para disparar y rearmar, respectivamente, los relés mediante una señal de +12v procedente de sensores reed.- El diodo que comunica el 1 con el 6 del relé anterior tiene por objeto sincronizar la secuencia disparo-rearme, al tiempo que permite un rearme independiente de cada relé mediante una señal de +12V en el terminal 6, procedente de un pulsador y sin afectar al relé siguiente.

    Finalmente el terminal 4 de todos los relés recibirá la alimentación de la central digital correspondiente al carril en que se han hecho los cortes y así en los terminales 3 y 5 tendremos una interrupción alternativa de dicha señal que servirá para controlar los tramos de parada.

    La imagen del dispositivo ya cableado puede dar una sensación de complejidad debido a la cantidad de cables pero realmente es bastante simple, aunque aún faltan los que en su momento alimentarán los semáforos.

    Quizá esa sensación se deba al reducido tamaño del conjunto: 60 x 75 mm.- Podría haber diseñado un circuito impreso ad-hoc y organizar el cableado mediante clemas, pero habría resultado mucho más voluminoso.

    El color de los cables no obedece a ninguna norma, al menos a ninguna que yo conozca, simplemente he aprovechado los que tenía a mano y los he agrupado de forma que pudiera identificarlos ;-)

    Aprovechando este montaje he construido un nuevo cuadro de mandos que, esta vez sí, creo que será el definitivo.- He rediseñado el esquema del trazado para que aparezca completo y además lo he dimensionado para que quepa en un tamaño A4, así he podido imprimirlo en una sola hoja autoadhesiva.

    Puede observarse que ya están previstos los controles y señalización de la estación oculta de tres vías aunque su realización aún me llevará algunos días (espero que pocos).

    También se ha reducido el número de unidades de descarga ya que he comprobado que los desvíos emparejados pueden funcionar perfectamente con una sola si se le da tiempo suficiente para cargar el condensador (unos 6 segundos)

    Realmente estoy contento de haber superado esta etapa, y más aún de que el sistema haya funcionado a la primera.- La verdad es que ya tengo ganas de terminar con el apartado eléctrico y comenzar con la decoración, por aquí cerca ya me han tirado alguna indirecta en este sentido ... ;-)



    *

    22/4/10

    Cuadro de mandos - II

    ¿ Por qué lo hice tan complicado ?

    Hace algunas semanas describía la solución que había aplicado para que en el bucle de la parte más alta de la maqueta se pudiera alternar entre funcionamiento manual y automático. Terminaba con una representación esquemática de los mecanismos y el cableado.

    En los últimos días he estado estudiando la forma de hacer algo parecido en la estación oculta de tres vías que conduce al bucle inferior.

    Intentando hallar una solución lo más sencilla posible caí en la cuenta de que había complicado innecesariamente el diseño del bucle superior.

    En efecto, si ya había dos pulsadores trabajando en paralelo con los sensores reed que detectan la llegada de los trenes a los puntos de parada, bastaba con inhibir la alimentación de los reeds para que la conmutación se hiciera solo mediante los pulsadores, y de esta forma prescindir de una unidad de descarga de condensadores y del conmutador SW2, en tanto que el SW1 podría ser de un solo circuito.

    Las soluciones más simples casi siempre son las mejores.

    *
